많은 회사들이 골든룰과 함께하고 있습니다.

열질량 & FN질량유량계 대표적 납품실적

열질량유량계~1,953대
납품실적표
FN질량유량계~318대
납품실적표

국내 및 세계 유일의 특허제품 고온, 고압 정밀용 스팀질량유량계

골든룰의 FN질량유량계는 2019년 엘지화학청주공장 분리막필터 제조공정의 메인스팀 라인에 납품후 4년간의 성능과 내구성 테스트에서 합격받은 검증된 우수한 질량유량계입니다.

솔루션.
  • KOLAS 성적서1
    • 스팀유량 비교데이터

    본 데이터는 수입 차압식유량계와 크로스 체크용인 수입 초음파유량계와 골든룰의 FN질량유량계를 비교한 유량 패턴입니다. 수입에 의존하던 스팀유량계를 과감히 국산 질량유량계로 사용하여도 전혀 손색이 없다는 것을 입증했던 국내 첫사례 입니다.
    골든룰의 국산질량유량계가 큰 원가절감 및 유지보수 비용을 절감하는 첫길을 열었습니다

    FN & 열질량유량계 대표적 납품실적 ~ 2201대 납품

    국내 및 세계 유일의 특허제품 고온, 고압용 차압식질량유량계

    • · 품명 :

      FN질량유량계 (FN-MASS FLOWMETER)

    • · 방폭등급 :

      Atex Ex d ⅡC T6 (IP67 내압방폭형)

    • · 모델 :

      일반형 KC-7730G-FM153B

    • · 인증서발급기관 :

      한국가스안전공사(KGS)

    • · 인증번호 :

      15-GA2BO-0319

    • · 정확도 :

      +/- 0.5% READING

    • · 발급일 :

      2015년 04월 23일

    유량계 하나로 체적&질량유량(순시, 적산) / 온도 / 압력 / 밀도 / 에너지량 디스플레이 및 RS485통신으로 모니터링 가능
    특히, DC 4-20mA 출력 신호로 질량유량, 체적유량, 압력제어, 열량 제어 가능

    2014년 국산개발완료후 삼성전자, 해성디에스, 한전, LG전자, 포스코, 수소충전소 & 수소발생기 국책과제R&D(에너지기술평가원, 한국에너지기술연구원, KRISS, 한국기계연구원)등 에 수입대체품으로 총 216대 납품실적을 가지고 있습니다.

    납품실적1 - 항공우주

    한양이엔지(주) 경유 한국항공우주산업(주)사천공장에
    한국형전투기 KF-21 연료유 측정용 ~ 12대 납품 (2020년 12월)

    • · 모델 :

      KC-7730OP-FM153BEx

    • JP-5 ~ 100A(2EA), 15A(3EA), Oil ~ 20A(6EA), Air ~ 32A(1EA)

    납품실적2 - 반도체

    LG전자 청주공장 스팀 Main Line 측정용

    2019년 8월 납품

    • · 수량 :

      3 SET

    · 계기사양1 : DC 24V, DC 4 - 20mA 4 – Wire, 온도, 압력, 밀도 지시, RS-485 INLINE FLOW BODY – SUS304
    · 공정사양2 : 스팀, 7.9 Bar, 179.5’C / 100A, 200 ~ 2000 kg/h / 125A, 250 ~ 2500 kg/h / 200A 1500 ~ 15000 kgh

    납품실적3 - 관공서&대기업 R&D

    한국나가노(주)/(주)씨이에스 - 한국에너지기술평가원 납품

    ㈜테크윈 - 한국에너지기술평가원 납품
    대전대리점 - 한국에너지기술연구원 납품
    한영테크노켐 ~ 대전테크노파크 납품
    ㈜광명전기 ~ SK 수소연료전지 납품
    ㈜가스로드 ~ 현대자동차 수소장비 납품
    1)암모니아분해 수소생산 정제시스템 ~ 2대

    20A, 혼합(NH3, N2)20'C, 7.3BAR,50Nm3/h
    20A, 혼합(H2, N2)2O'C, 6.9BAR,50Nm3/h

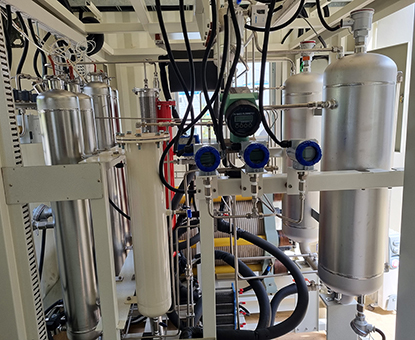

    2)알카라인 수전해 BOP 수소 측정용 ~1대

    1/2", H2, 5Nm3/h, 1~5BAR, 20'C

    3)수소충전소 Pilot Plant수소 측정용 ~1대

    25A, H2, 50 Nm3/h, 7Bar, 25'C

    4)수소전기차 수소 off shore용

    1/2“, H2, 10 Nm3/min, 250 Barg, 20‘C

    5)수소연료전지 수소 측정용 ~ 1대

    15A, H2, 55 ~ 1520 SL/min, 17-30Bar, 20’C

    6)수소발생기 수소 측정용 ~ 2대

    3/8“, H2, 2 ~ 40Nm3/h, 8.2Barg, 25’C

    7)현대자동차 수소장비 측정용 ~ 3대

    1/2“, H2, 300 ~ 5,000 SLPM, -50 ~ 95’C, 40Barg

    납품실적4 - 한국전력 & 해성디에스

    (주)하이젠테크솔루션 수소발생기 제조사 경유

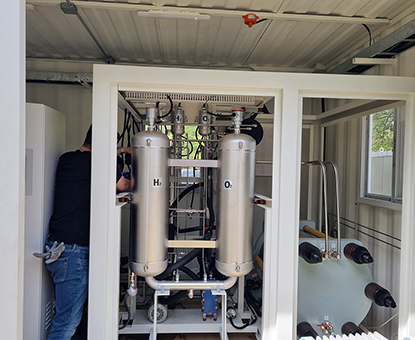

    수소발생기1
    수소발생기2
    수소발생기3

    1) 한전 전력연구원 P2G 기반 10Nm3/h H2/h 수전해시스템 ~ 1대

    3/8", H2, 200 L/min, 3~5 BAR, 20'C

    2) 해성디에스 창원공장 플라즈마 공정용 ~ 1대

    3/8", H2, 150 L/min, 3~5 BAR, 20'C

    납품실적5

    LNG & O2 & N2 & AIR 납품실적 : 19 대

    1) 포스코 포항 : 스텐레스3제강 가스절단기 / 질소가스 정제시스템

    • · 유체 :

      LNG, O2, N2

    • · 배관경 :

      25A / 150A(N2)

    • · 유량범위 :

      LNG : 10 ~ 60 Nm3/min
      O2 : 30 ~ 300 Nm3/min
      N2 : 510 ~ 5100 Nm3/h

    • · 유체압력 :

      LNG : 6 Barg
      O2 : 20 Barg
      N2 : 7~8 Barg

    • · 유체온도 :

      20’C / 25’C

    • · 납품수량 :

      3대

    2) LS전선 구미공장 ~ 6대

    • · 유체 :

      LNG

    • · 운전온도 :

      40'C

    • · 운전압력 :

      10KPA

    • · 배관경 :

      80A

    • · 유량범위 :

      16~160Nm3/h

    3) ㈜에코프로 청주본사

    • · 유체 :

      O2 Gas

    • · 배관경 :

      65A

    • · 유량범위 :

      50 ~ 500 kg/h

    • · 유체 :

      N2 Gas

    • · 배관경 :

      32A

    • · 유량범위 :

      10 ~ 100 kg/h

    • · 유체압력 :

      6.5 ~ 7 Barg

    • · 유체온도 :

      20’C

    • · 납품수량 :

      2대

    4) 한국에너지기술연구원 : 열교환기 테스트용

    • · 유체 :

      AIR

    • · 배관경 :

      25A/40A/50A(3EA)/65A/100A/150A

    • · 유량범위(25A/40A) :

      50 ~ 500 SLM / 500 ~ 5000 SLM

    • · 유량범위(50A/65A/100A/150A) :

      0 ~ 500 Nm3/h / 120~1200 kg/h
      300~3000 kg/h / 760~7600Nm3/h

    • · 유체압력 :

      105~110 Kpa

    • · 유체온도 :

      40~60’C

    • · 납품수량 :

      8대

    납품실적6

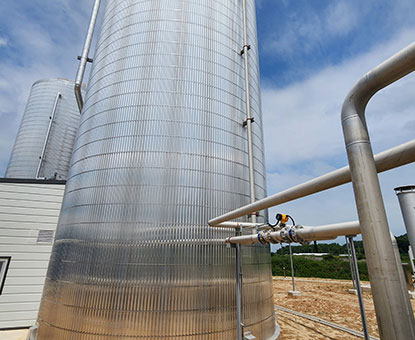

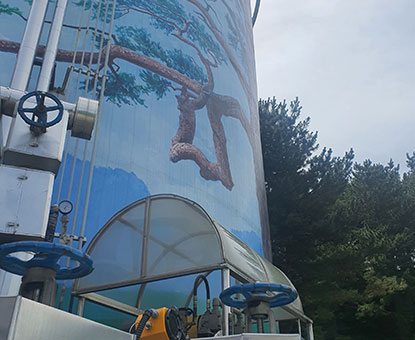

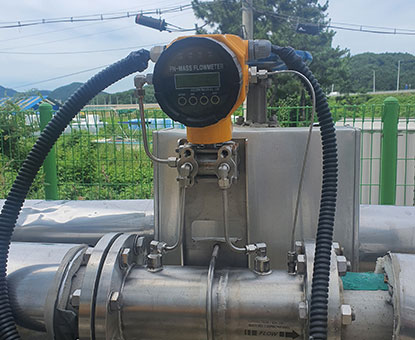

    하수처리장, 가축분뇨, 매립지, 음폐수 바이오가스

    현재 전국에 설치되어 있는 바이오가스유량계의 문제로 많은 애로를 겪고있습니다. 수입품 초음파유량계로 대체하기에는 너무 고가여서 당사의 차압질량유량계가 그 대안이 되고 있습니다. 수분, 파티클, 더스트 등의 오염물질이 함유된 바이오가스 측정시 헌팅이 없고 매우 정확도가 높습니다. 이밖에 4대하수처리장, 수도권매립지 등 8곳에 총21대 승인중에 있습니다.


    음성가축분료처리장 ~ 4대

    Bio Gas 40'C & 250mmAq
    125A, 800Nm3/h ~ 가스저장조
    1대는 KOLAS교정 대체용

    청주환경사업소 ~ 1대

    Bio Gas, 350A, 25~40'C, 1,000Nm3/h
    운전 압력 250~300mmAq
    디자인 압력 : 500mmAq
    소화조탱크 후단 측정용

    구리하수처리장 ~ 3대

    사례1
    사례2

    Bio Gas, 80A, 25~40'C, 70~700Nm3/h
    1350mmAq / 1500mmAq / 1250mmAq
    보일러 공급 측정용

    울진가축분뇨처리장 ~ 3대

    사례1
    사례2

    Bio Gas, 40~60'C
    운전 압력 : 50~150mmAq
    디자인 압력 : 500mmAq
    80A, 100Nm3/h ~ 발전기1
    100A, 350Nm3/h ~ 소화조탱크
    100A, 150Nm3/h ~ 가스홀더

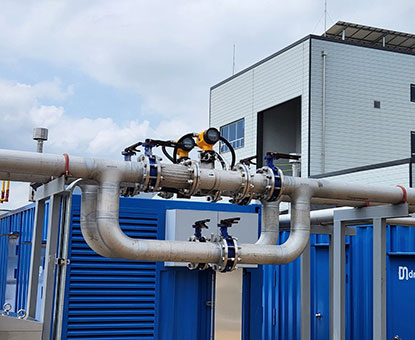

    한국토지주택공사 화성동탄 2클린 에너지센터 (동탄소각장) ~ 3대

    BIO GAS, 50A, 16 ~ 160 Nm3/h, 40’C, 1500mmAq
    BIO GAS, 125A, 30 ~ 300 Nm3/h, 40’C, 1500mmAq

    납품실적7

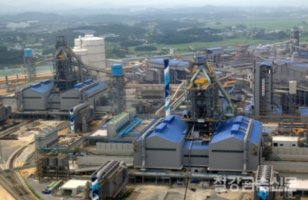

    철강공장


    철강공장 -> 331대

    포스코포항 / 광양, 현대제철 인천공장, 현대제철 당진공장, Y.K STEEL, 제철세라믹,한국철강, 통합철강, 동부제철 당진/포항공장, 현대스틸순천공장, 테노바코리아, 현대율촌단조공장

    납품실적8

    리튬플러스 전기차 배터리 2차연료전지 수산화리튬 장비 PILOT PLANT -> 25대 납품


    수산화 리튬 양산을 위한 장비의 Batch Control System

    스팀용 차압질량유량계 KC-7730S(증발기)
    스팀200A,125A, 80A ~ 7대

    액체용 차압질량유량계 KC-7730L(원심분리기)
    액체25A, 40A, 65A ~ 10대

    온수용 터빈유량계 KC-7750(증발기 후단)
    액체15A, 40A ~ 2대

    액체용 전자유량계 KC-8860(결정화기)
    액체용40A(2대), 80A(4대) ~ 6대

    압력전송기(6대), 온도전송기(7대), 싸이폰, 써모웰 등 기타 납품

    납품실적9

    반도체, 철강, 수자원공사, 하수처리장, 연구소, 수소연료전지


    LG에너지솔루션 청주공장 질소Main Line 정밀측정용

    100A, 70 ~ 1200 Nm3/h, 25’C, 8.3 Bar ~ 1대
    100A, 450 ~ 9,000 Nm3/h, 25’C, 8.3 Bar - 1대

    포스코광양 스팀 Main Line 정밀 측정용

    Steam, 100A, 7,000 kg/h, 190’C, 7 Bar ~ 1대

    포스코광양 1소결 스팀유량 정밀 측정용

    Steam, 250A, 8 ~ 80 Tonh, 193’C, 8 Bar ~ 1대 (스팀유량트랜스미터)

    포스코포항 공기 Line 정밀 측정용

    Air, 50A, 630 Nm3/h, 40’C, 800 Kpa ~ 2대

    지원테크 수소연료전지 수소 측정용 ~ 2대

    3/8“, H2, 2 ~ 40m3/h 8.2 Bar, 20’C
    3/8“, H2, 3 ~ 25 Nm3/h, 20’C, 7 Barg

    에코프로연구소 ~ 블로워 공기 정밀 측정용 ~ 1대

    Air, 300A, 0 ~ 130 m3/min, 20’C, 95 ~ 101kPa

    수자원공사 횡성 ~ 분리막필터 블로워 공기 정밀 측정용~1대

    Air, 300A, 0 ~ 8,000 Nm3/h, 60’C, 8,000mmAq

    울산하수처리장 스팀유량 정밀 측정용

    50A, 0 – 10Ton/h, 200-205’C, 16-17BAR, 220VAC, JIS 20K RF, 316SS

    납품실적
    PDF다운

    골든룰은 신뢰를 바탕으로 클라이언트와 함께 합니다.

    납품사진

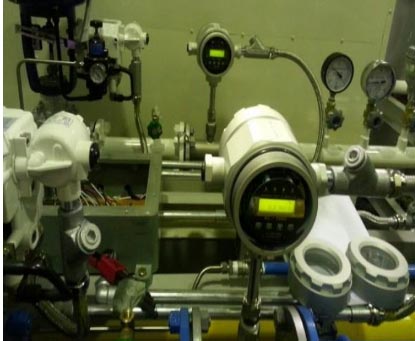

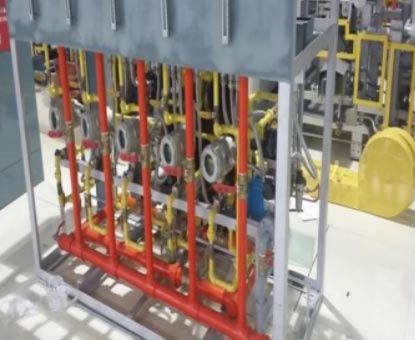

    • 해외 LPG&AIR Mixer용 방폭,
      인라인형~65대 납품(내수&수출)

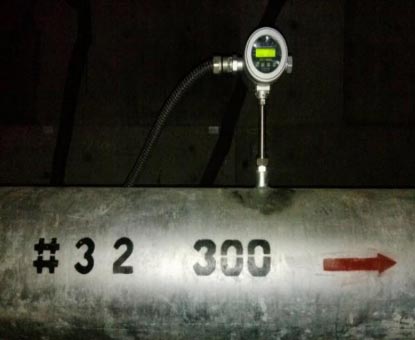

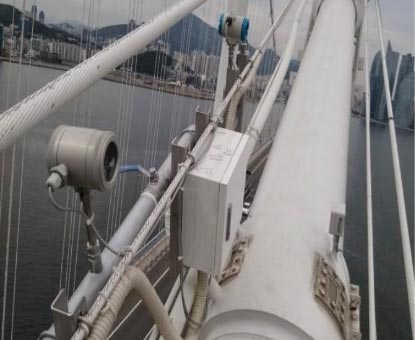

    • 부산광안대교&영종대교 케이블 공기용
      열식유량계 삽입밸브형~22대 납품

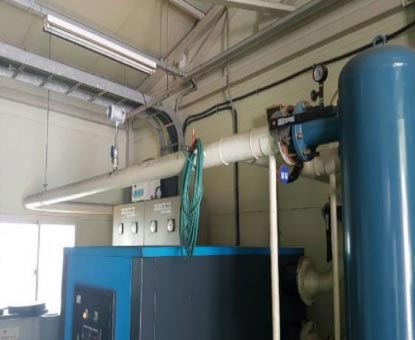

    • 대구달성&구미공단 에너지 관리공단
      에너지 시스템 압축공기용~129대외 총 162대 납품

    • 현대파워텍 도시가스 버너공급
      측정용~56대 납품

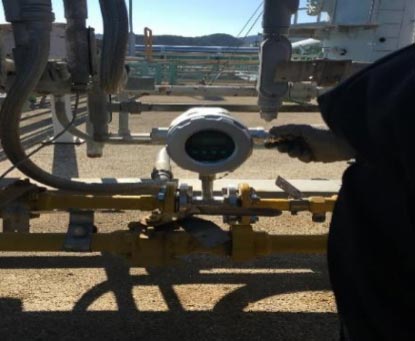

    • 한국가스공사(삼척&통영기지)
      Flare Stack Fuel Gas&LNG Main공급용 ~3대납품

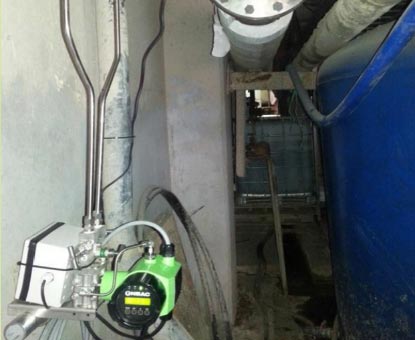

    • (주)탄천환경 폭기조 공기유량
      측정용 외~249대 납품

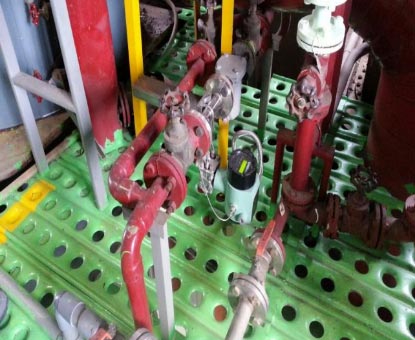

    • 제지공장 스팀라인

    • 에탄올 생산 공정라인

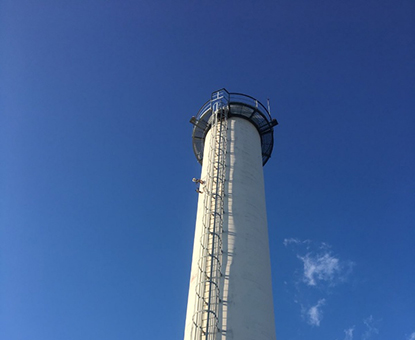

    • 한전원자력연료 굴뚝 공기유량 측정용-6대 납품

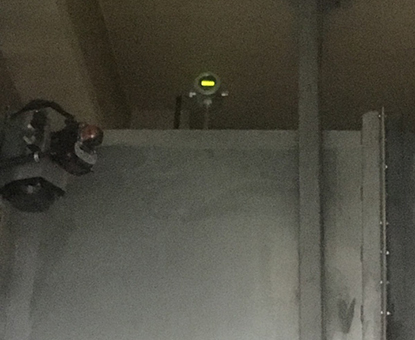

    • 한전원자력연료 배기구 옥내 덕트-6대 납품

    • 철강공장 -> 331대
      포스코포항 / 광양, 현대제철 인천공장, 현대제철 당진공장, Y.K STEEL, 제철세라믹,한국철강, 통합철강, 동부제철 당진/포항공장, 현대스틸순천공장, 테노바코리아, 현대율촌단조공장
